       此次三維CAD教程是基于筆者豐富的廚衛設計經驗，跟大家分享用中望3D輕松繪制吊碼盒CAD模型。吊碼是家具行業設計師經常接觸到的一種櫥柜配件，通過中望3D的混合建模內核，能夠在進行CAD設計時實現實體與曲面的自由交互，從而保證吊碼的CAD設計事半功倍。同時，中望3D獨有的“邊學邊用”功能，能夠讓初學者很快就掌握三維CAD軟件的設計要領，這也是筆者接觸中望3D后能夠迅速運用于實際CAD設計的重要原因。接下來，就跟大家介紹具體的三維CAD設計思路：

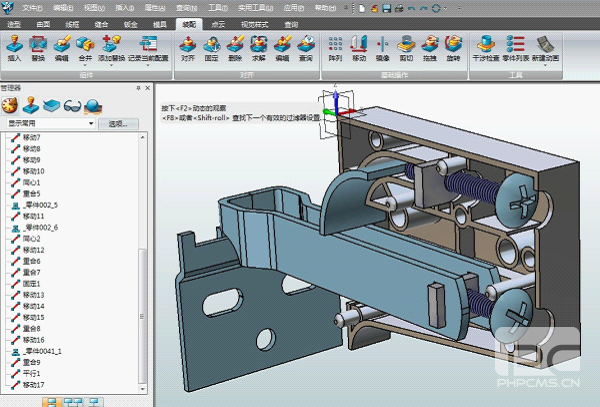

圖1

       1. 啟動中望3D程序，單擊零件/裝配，命名吊碼盒，新建一個文件。

       2. 在基礎造型工具欄單擊“插入草圖”，在左側管理器窗口中單擊確認，即可進入默認的XY坐標工作界面（XY坐標平面）。

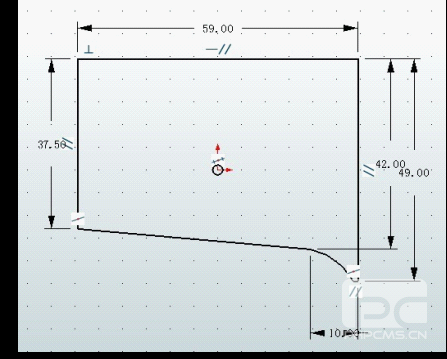

       3. 采用草圖工具欄之直線和圓弧兩個命令，繪制吊碼盒外沿形狀草圖線，接著在標注工具欄中單擊標注，采用尺寸驅動技術，精確調整至需要的尺寸及形狀（圖2），然后退出草圖。在這里，需要注意的是，采用尺寸驅動技術，有時候會造成整個或者局部草圖線條傾斜、變形等問題，如何解決呢？這就要用到中望3D約束工具欄的“固定”系列命令了，只需將幾條已經確定好的某條線或圓或點固定即可，中望3D約束固定功能在復雜的繪圖情況下非常實用。

圖2

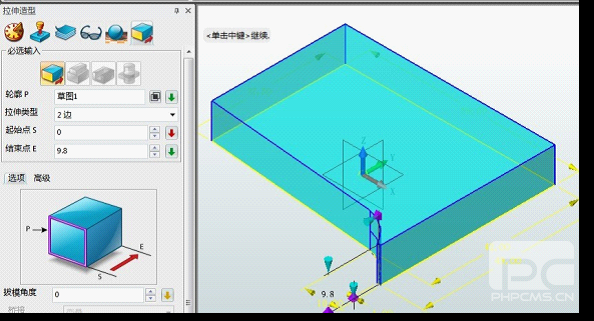

       4. 在基礎造型工具欄單擊拉伸命令，選擇吊碼盒草圖線，在左側的管理器窗口中參考下圖輸入相應的參數值，單擊確定即可拉伸出實體（基體）模型（圖3）。

圖3

       5. 再次單擊“插入草圖”，點亮吊碼盒實體（基體）模型表面，單擊確定進入草圖界面。

       6. 在工具欄單擊“參考幾何體”命令，鼠標左鍵點選吊碼盒實體（基體）模型外沿輪廓線作為繪圖基準，接著單擊草圖工具欄之“圓”的命令，繪制草圖圓，按前文所述采用尺寸驅動技術以外沿輪廓線為基準，精確調整各個圓的位置和直徑，并約束固定。然后采用直線、圓弧和偏移命令，繪制內部結構草圖，并以外沿輪廓線和圓為基準，尺寸驅動精確調整草圖線的位置。

       在修改工具欄中，使用單擊修剪和延伸修剪兩個命令，可修剪多余草圖線或者延伸草圖線，結果如圖4。需要提醒的是，這么多的草圖線一定要銜接準確且封閉，千萬不能“漏氣”，否則會影響下一步的實體建模，變成曲面建模了，這一點要注意。然后退出草圖，進入下一步建模程序。

       7. 單擊“拉伸”命令，點亮草圖線，在左側管理器窗口中，勾選“減運算”，點擊“選擇輪廓區域”按鈕，接著鼠標左鍵在實體模型點亮需要拉伸的面，然后點確定返回，在左側管理器窗口中參考下圖輸入相應的參數值，單擊確定即可形成被挖空的實體模型（圖5）。這里要著重說明一下“選擇輪廓區域”的用途，當草圖線條復雜且形成多個不同區域的面，有的面要拉伸，有的面不需要拉伸，怎么辦？這就用到中望3D的“選擇輪廓區域”功能了，只需點亮需要拉伸的面即可。另外，中望3D的“減運算”與中望CAD“差集”功能相同，唯名稱不同。

圖5

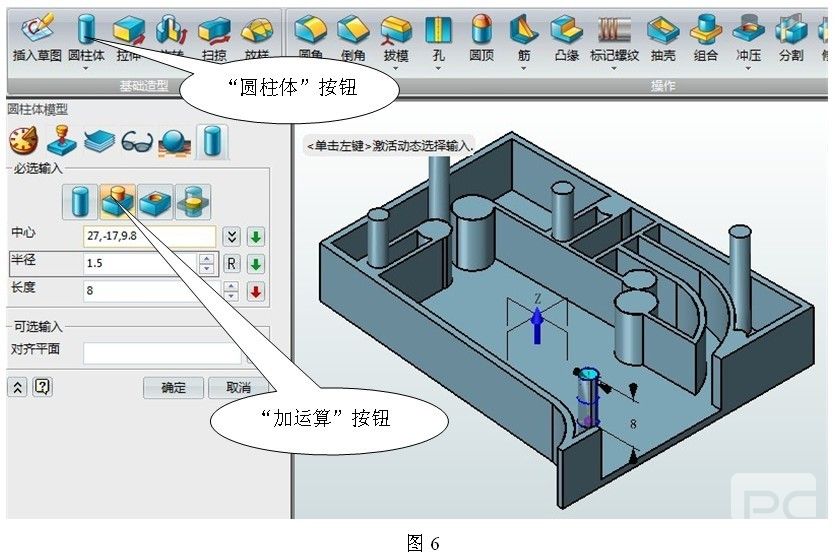

       8、單擊基礎建模之“圓柱體”命令，將光標移到實體模型點擊圓的平面，單擊鼠標右鍵出現對話框，點選“曲率中心”，然后再次點擊圓的輪廓線自動捕捉圓的中心，然后在左側的管理器窗口中勾選“加運算”，參考下圖輸入相應的參數值，點確定，結果如圖6。

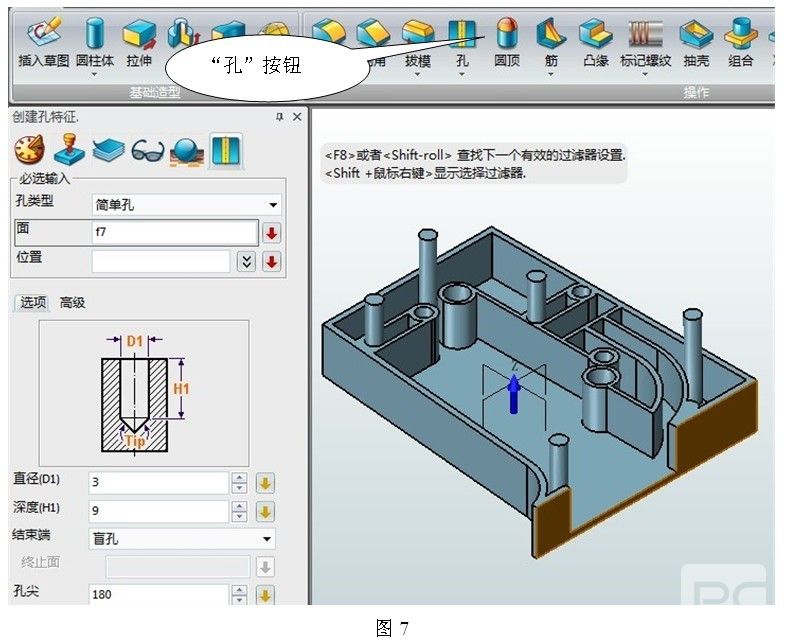

       9. 單擊操作工具欄之“孔”的命令，在實體模型平面單擊，輕輕移動鼠標自動捕捉到圓的中心點，再單擊鼠標左鍵，并在左側的孔的選項窗口中參考下圖輸入相應的參數值，點確定，結果如（圖7）。

       10. 最后，單擊操作工具欄之“圓角”命令，圓柱體倒圓角。就可以完成吊碼盒實體模型，效果如圖8。
